在工業檢測領域，非破壞性檢測(NDI)技術的發展對于保障設備安全、提升運維效率至關重要。工業內窺鏡作為視覺檢測的核心工具，其出現顯著改變了傳統檢測中需大量拆卸、耗時耗力的局面，實現了對設備內部結構的直觀、高效探查，在航空發動機、油氣管道、電力設施及復雜制造工藝的質量控制中發揮著重要作用。

韋林工業內窺鏡依托持續的技術創新，在圖像清晰度、檢測精度與操作智能化方面形成了顯著的技術特色。其技術優勢主要基于高分辨率成像技術(采用工業CCD圖像傳感器)、純電動導向技術與三維測量技術的深度融合與系統優化。

集成了上述多項核心技術的韋林工業內窺鏡，其典型結構組成圍繞功能需求形成了規整的設計體系。結合工業內窺檢測設備的通用技術規范與結構要求，下文將以韋林Everest MViQ工業視頻內窺鏡為實例，介紹其組成結構:

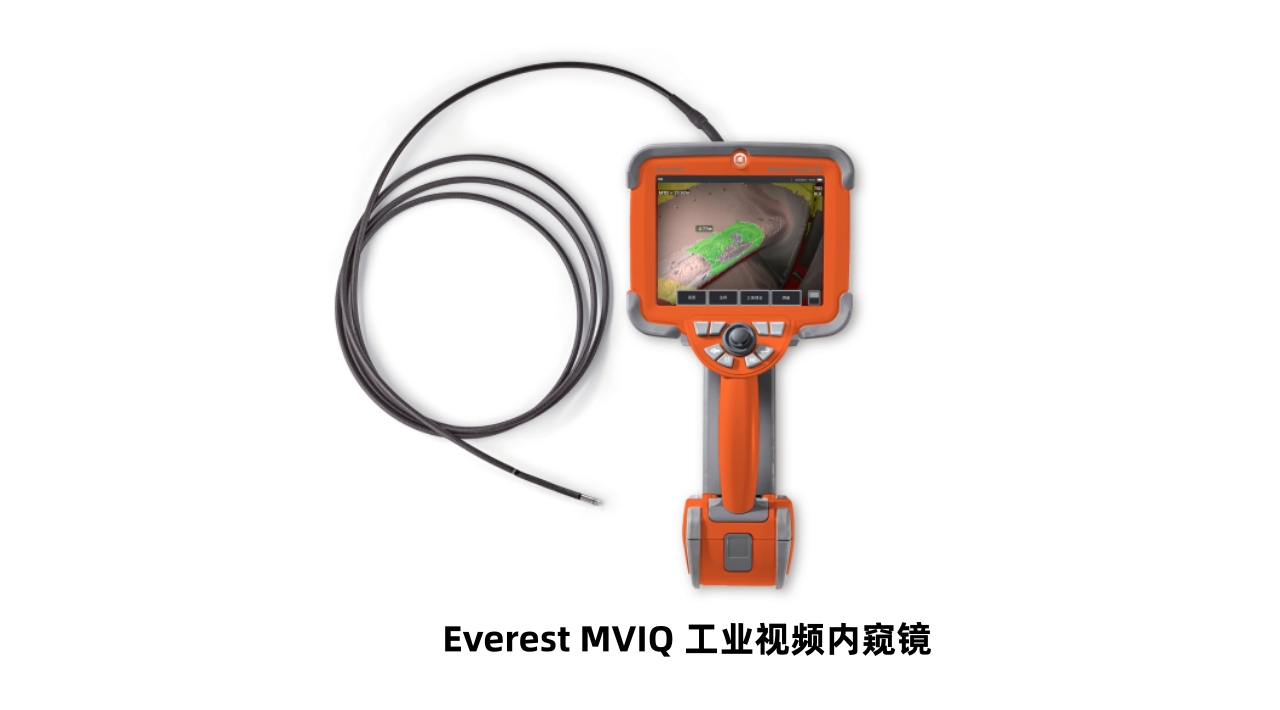

韋林Everest MViQ工業視頻內窺鏡采用便攜式一體化設計，基礎組成結構包括手持機、探頭及電池，具體如下：

1、手持機組件包含高清觸摸顯示屏、操縱桿、操作按鍵等；

高清屏幕清晰呈現檢測細節、操縱桿實現精準控制、快捷按鍵提升檢測效率；

2、探頭組件包含探頭本體、導向部分及成像組件；

探頭本體抗壓耐磨適配復雜工況，導向靈活可深入狹窄空間，高清成像提供缺陷判斷依據；

3、電池組件內含高容量、可拆卸鋰電池；

高容量滿足長時間使用需求，電池自帶UPS功能(邊用邊充),技術合規支持便捷空運；

● 簡單了解韋林Everest MViQ工業視頻內窺鏡的基礎組成結構后，便可深入理解其各模塊協同實現檢測功能的工作原理，如下：

圖像作為工業內窺鏡檢測的核心基礎，其成像依托成熟的光電轉換與光學信號傳輸技術邏輯：自帶光源經探頭前端投射至被檢區域，反射光通過物鏡傳導至圖像傳感器，由感光單元完成光電轉換任務，再將電信號傳輸至主機端視頻處理系統，最終在顯示器呈現清晰圖像。

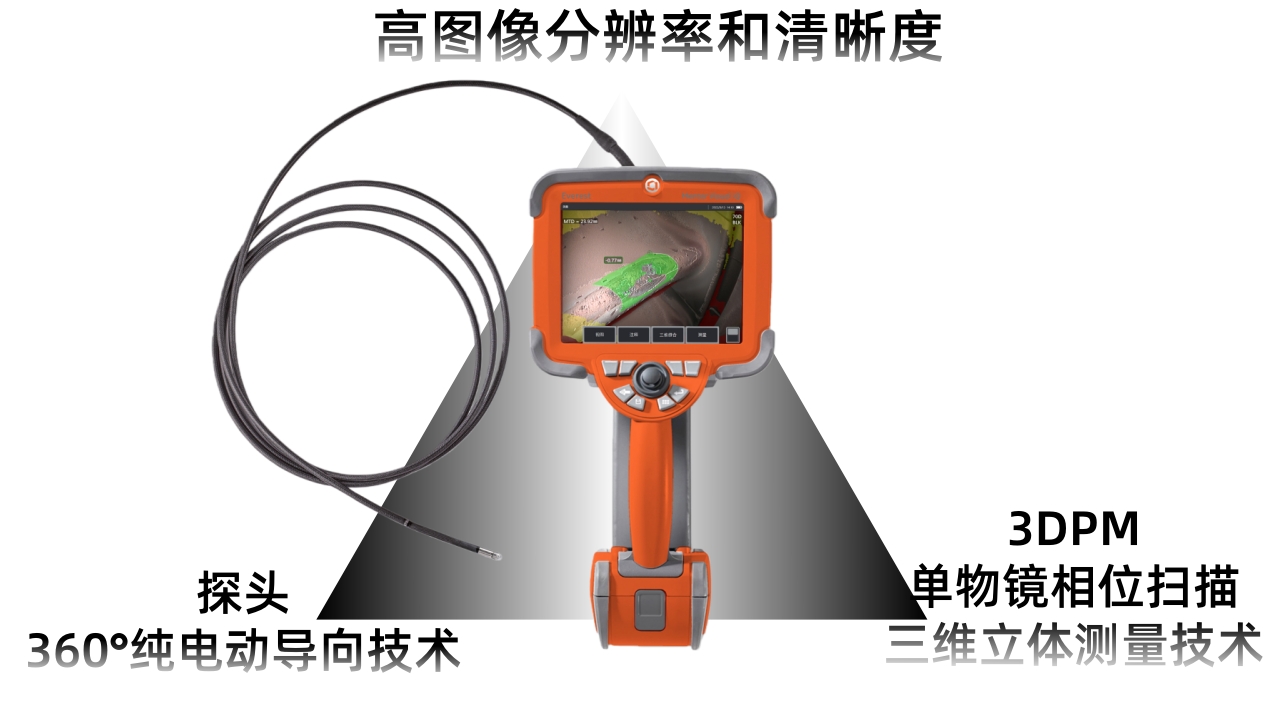

● 韋林Everest MViQ工業視頻內窺鏡憑借對上述成像原理的精準落地及結構與功能的深度適配，形成了貼合高端工業檢測需求的核心技術特色：

1、高圖像分辨率和清晰度。Everest MVIQ采用的高品質CCD工業圖像傳感器在分辨率和感光性能方面都更具優勢，能夠呈現清晰、色彩還原準確的檢測圖像，保障在弱光或無環境光的檢測場景下，仍能輸出滿足檢測要求的高質量畫質。

2、探頭360°純電動導向技術。Everest MVIQ采用微型大功率伺服電機控制的純電動導向系統，可實現高精度導向控制，通過靈活調整探頭前端攝像頭朝向，實現工業設備內部無死角檢測。

3、先進的單物鏡相位掃描三維立體測量技術(3DPM)。其鏡頭具有大視野和焦距范圍以及單視窗、廣角設計，同時采用結構光技術，掃描缺陷輪廓并生成三維模型，進行精確測量，實現"即發現即測量"的高效檢測方式，提升檢測效率，同時幫助檢測者更清晰地概覽大尺寸缺陷的全貌。

綜上，韋林Everest MViQ工業視頻內窺鏡通過核心技術的深度整合與結構功能的精準適配，展現出適用于高端工業檢測場景的性能特點。高清晰成像、靈活導向及高效三維立體測量的協同優勢，使其能夠應用于多領域復雜的檢測需求，為設備安全排查、質量管控提供可靠支撐。其貼合行業規范的設計與性能，進一步凸顯了在無損檢測領域的實用價值，為工業檢測向高效化、精準化發展提供了有效的技術工具支持。
